产品介绍

气体辅助反冲洗过滤器适合流量较大、固含量较大、要求连续不间断工作的工况环境，适合含蜡，沥青质、金属杂质、未融颗粒、脏污物的(如渣物)等固体的工艺流体，使用气体辅助反冲洗是首选的过滤方法。

在气体辅助的反冲洗中，压缩空气的快速卸压使膨胀的气泡将液体内粘稠物爆破后反向穿过(由内而外)过滤元件，其速度高达正向正常流速的7倍，使过滤元件上的杂质被冲掉。

工作原理

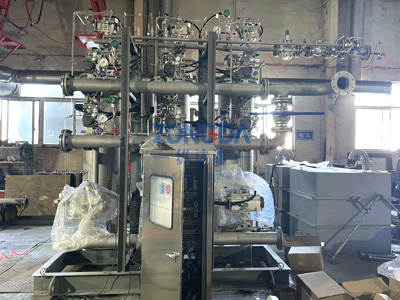

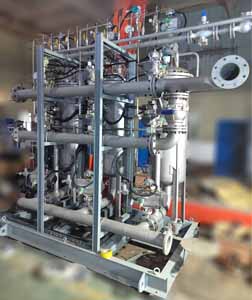

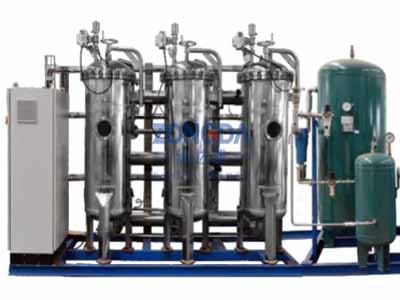

气体辅助自动反冲过滤器由过滤器本体，气源储气罐，切换阀、排污罐和PLC控制单元等产品组成系统。他的主要特点是可以自动反冲洗，并且在任意反冲洗期间，只有一个容器处于反冲洗，而另一个容器一直处于在线工作状态，可以不间断地过滤原料介质。

正常工作时，流体进入过滤器内，过滤元件将介质中的固体颗粒拦截，阻隔在过滤元件外表并产生堆积，过滤系统的进口与出口压差逐步增大，当压差增大到某一设定值时，PLC控制单元工作并驱动执行机构动作 ，依次打开备用容器(B容器)的进口，出口阀，然后依次关闭过滤容器(A容器)的进口和出口阀，同时打开压缩气体进口阀，向A容器充气加压，然后快速打开排污阀，将容器中的过滤元件外表进行冲洗，并排放掉反洗液后关闭进口阀排污阀。A容器反洗后，进入待工作状态。当A容器在反洗时，B容器在正常工作，当压差增大到设定值时，B容器同样按上述的工作顺序进行反洗后处待工作状态

正常工作状态，介质从下而上通过过滤组件，有上部的出口汇管输出。

反冲工作状态，冲洗介质由上而下反吹过滤元件，将过滤元件的外表面上堆积物冲掉并排入排污罐内。

反冲洗控制方式：1、根据差压变送器的差压来驱动;2、根据时间定时器的时间设定来驱动;即其中任一功能到达设定点时，系统即进行自动反冲洗，并设有两者强制反冲洗手动控制按钮，按动其中每一，都会将对应的容器进行强制反冲和系统的流体切断

技术参数

工作压力：0.2～2.5MPa

工作温度：-40～180℃

过滤精度：0.1～500um

电源电压：24V DC或220V AC

气源压力：≥0.8MPa

反洗方式：自动(差动、定时)、手动

连接方式：法兰连接

过滤元件：烧结网滤芯、楔形滤芯、覆膜滤芯、粉末烧结滤芯等

应用领域

石油化工、煤化工、精细化工、地热水供暖、食品等行业的液固分离
